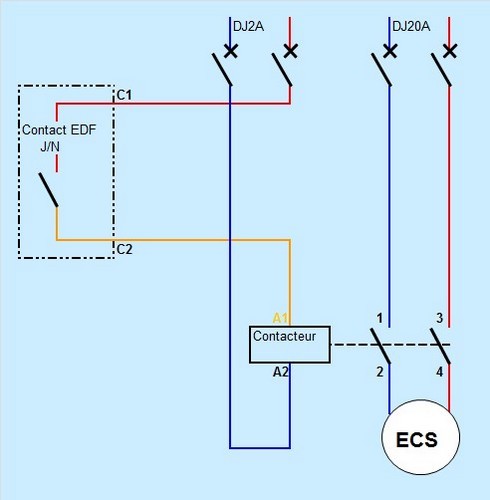

LE CUMULUS
La commande de l'eau chaude sanitaire passe souvent par le contact jour/nuit d'EDF pour les cumulus.
L'alimentation directe d'un cumulus ne peut pas se faire par le contact J/N EDF, car la puissance demandée est trop importante.
On utilise donc un composant appelé contacteur, qui permet à l'aide d'un faible courant de commander un appareil de puissance.
La bobine du contacteur doit être protègée par un disjoncteur de 2A alors que l'alimentation du cumulus doit être raccordée sous un disjoncteur 20A.
La mise en chauffe de l'ECS se fait à travers les contacts de puissance du contacteur.
Ce contacteur à trois positions (manu, auto et 0). La position manu est intéressante car elle permet de forcer le chauffage jusqu'à la prochaine
impulsion d'EDF.

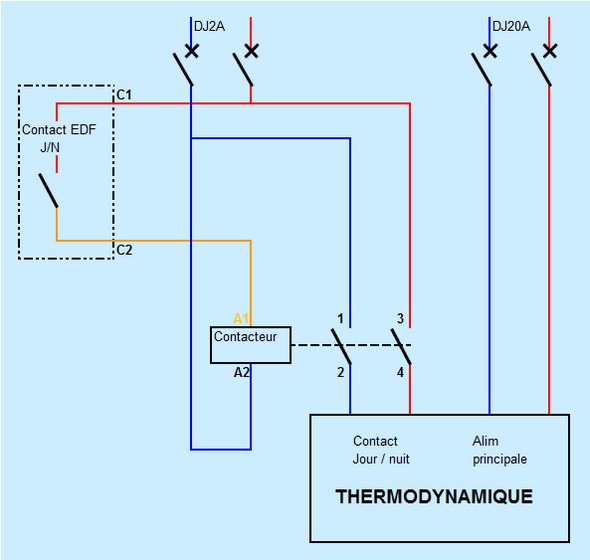

LE THERMODYNAMIQUE AVEC CONTACTEUR
La commande d'un thermodynamique peut se faire de plusieurs manières.
Dans le schéma ci-contre, le thermodynamique est alimenté directement en puissance à partir du disjoncteur de 20A. La commande J/N quant à elle se fait
à travers le contacteur afin d'envoyer un potentiel de 220V sur l'entrée de la commande du thermodynamique. La commande mécanique qui se trouve sur le
contacteur permet le chauffage de l'eau à l'aide de la résistance électrique jusqu'à la prochaine impulsion descendante d'EDF.
Les thermodynamiques on de plus en plus une autorisation de marche forcée dans leur menu donc, on utilisera plutôt les autres solutions.
Bien vérifier la notice constructeur avant d'appliquer ce schéma là.

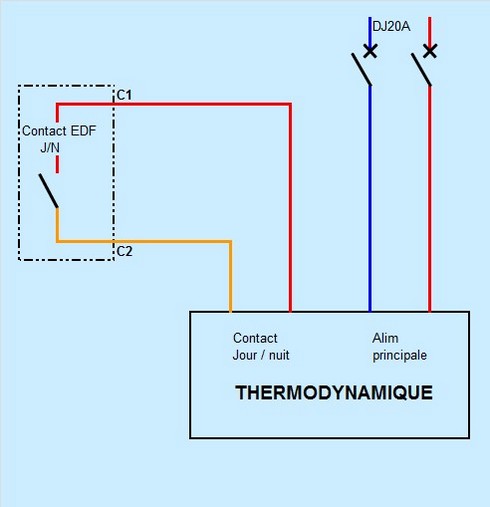

LE THERMODYNAMIQUE AVEC CONTACT J/N DIRECT SANS PROTECTION
Dans le schéma ci-contre, le thermodynamique est alimenté directement en puissance à partir du disjoncteur de 20A.
La commande J/N, se fait directement en contact sec SANS POTENTIEL .
Ce montage est de plus en plus courant grâce à la fonction forcée des programmes, il est le plus simple et ne nécessite pas de contacteur jour/nuit.
Bien vérifier la notice constructeur avant d'appliquer ce schéma là.

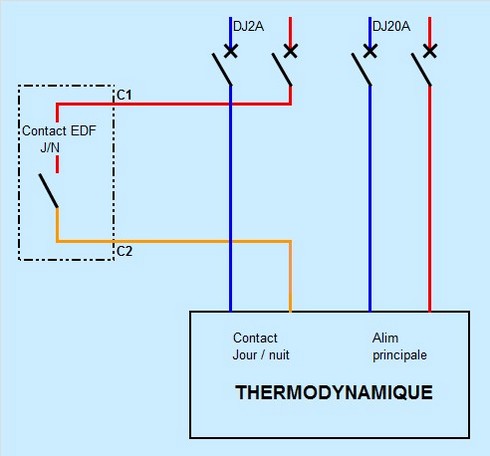

LE THERMODYNAMIQUE AVEC CONTACT J/N DIRECT AVEC PROTECTION
Dans le schéma ci-contre, le thermodynamique est alimenté directement en puissance à partir du disjoncteur de 20A.
La commande J/N se fait au travers du contact d'EDF afin d'alimenter l'entrée du thermodynamique en 220VAC.
Ce montage est diffèrent du précédent car ici on envoi du 220VAC sur l'entrée de la carte électronique donc il faut protéger le circuit par un disjoncteur 2A.
Bien vérifier la notice constructeur avant d'appliquer ce schéma là.
