La mise en place des boîtes est une étape importante, elle doit se faire avec le plan électrique afin de vérifier l'installation.
La pose de l'appareillage et les essais en seront d'autant plus facilités. En cas de problème, il est préférable de reprendre les trous avec un liteau.
A l'aide d'un fils électrique, on va maintenir un effort sur le liteau pendant le vissage de la rondelle de placo. Pour faciliter la reprise au PF3, il
faut couper à 45° les angles des trous et, de la rondelle de réparation.

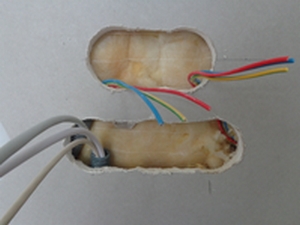

MISE EN PLACE DES BOITES
Le diamètre de perçage est de 68mm, l'entraxe entre deux trous est de 71mm. L'espace entre deux groupes de boîtes est de 10cm afin de laisser la
place pour les enjoliveurs. Quand il y a plusieurs appareillages au même endroit, l'appareillage supplémentaire sera en dessous du principal afin de
respecter la hauteur finale.
Suivant la position des boîtes verticales ou horizontales, on dévissera les vis de fixations de l'appareillage verticalement ou horizontalement
afin de pouvoir régler correctement l'appareillage lors de la mise à niveau.
MISE EN PLACE DES PRISES DE COURANT
Le raccordement des prises, n'est pas très simple surtout quand elles sont pontées. Afin de s'entraîner, il faudra commencer par les lignes
directes. Couper les premiers fils à 5/6cm, les dénuder sur 8mm et, les raccorder avec la phase à droite. Prendre des longueurs de fils de 30cm,
les dénuder et les raccorder aussi sur la prise. Fixer la prise sur la boîte avec les vis horizontales sans les bloquer. Préparer la longueur
des fils de 30cm en respectant le décalage de la phase, la terre et le neutre. Au moment de fixer la prise, il faut essayer de renvoyer
la longueur de fils en trop dans le doublage.
MISE EN PLACE DES PRISES RJ45
Dénuder le câble sur 2 cm et, enlever le blindage en faisant attention de ne pas couper les petits fils. Détordre l'ensemble des paires

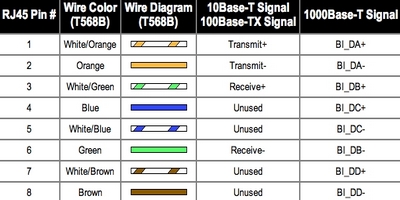

en gardant chaque fils côte à côte. Passer le câble dans la fourchette et refermer le verrouillage. Positionner chacun des fils en respectant le
câblage type B. Bien enfoncer les fils dans les connexions afin qu'il ne s'enlèvent pas par la suite. Couper chacun des fils afin que ceux ci ne dépassent
pas trop pour ne pas gêner le fermeture de la prise RJ45. Remettre le noyau sur son support et, fixer la prise au niveau de la boîte.
MISE EN PLACE DES PRISES TV
Enlever la face avant de la prise TV. Dénuder le câble sur 10 mm en essayant de ne pas abîmer le blindage et, le rabattre en arrière. Enlever l'isolant central
afin de faire apparaître le conducteur en cuivre. Dévisser complètement la vis au niveau de la prise et, introduire le câble en cuivre jusqu'à
ce qu'il apparaisse dans le petit trou au bout de la flèche.
MISE EN PLACE DES PRISES PTT
Enlever la face avant de la prise PTT. Dénuder les deux fils: gris et blanc et, les passer par l'espace qui se trouve sur la gauche.
En général, on ne raccorde que ces deux fils, les autres peuvent servir pour une deuxième ligne, fax ou la ligne dégroupée.

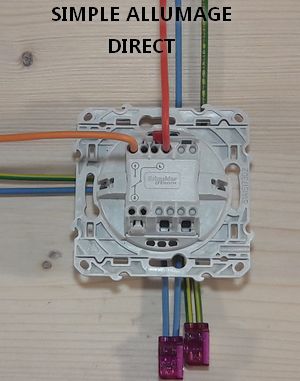

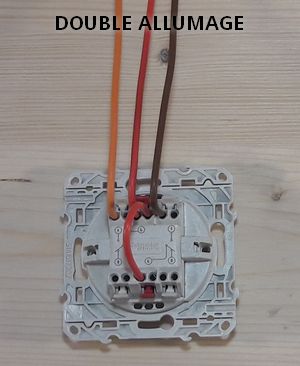

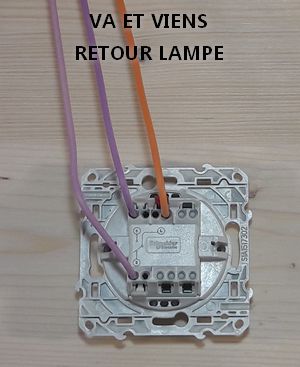

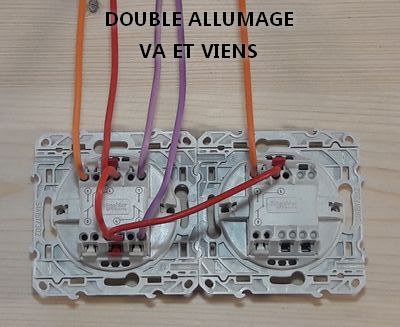

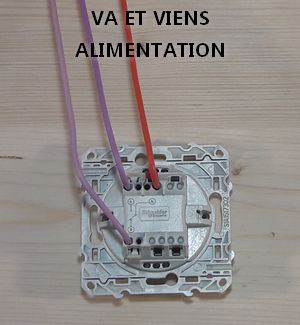

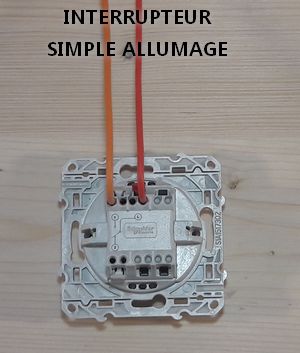

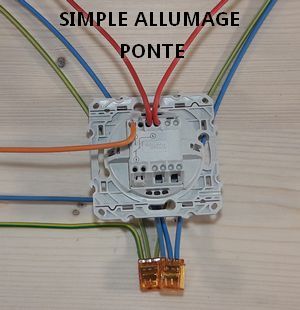

RACCORDEMENT DES INTERRUPTEURS
Il est très important de raccorder tous les interrupteurs en suivant le plan électrique qui a été établis dès le départ du chantier.
On retrouvera ici toute l'importance des couleurs de fils établis dans ma norme interne au début du process. Comme pour les prises de courant, il faudra
bien dénuder de 8mm chaque fils électrique afin que la connexion soit correcte et fiable dans le temps.
La position de l'interrupteur est importante au moment du raccordement car il faudra que la lumière s'allume quand on appuis sur le bas de l'interrupteur.
