MISE EN PLACE DES RESEAUX

Il existe deux types de sorties PVC:
- Un diamètre de 93mm qui correspond au tuyau.
- Un diamètre de 100mm qui correspond à l'emboitage dit aussi tulipe.

Lors de la mise en place des réseaux sous la dalle il faut réserver la partie évasée du tuyau pour les toilettes car c'est le seul raccordement qui se fait en D100. Les tuyaux devront être placés à 1cm du mur fini (très facile à implanter pour les murs périphériques et plus compliqué pour les cloisons).
Afin de préserver le scotch mis en place pour l'étanchéitée je me sers d'un support bois de 6cm pour couper mon tuyau correctement (à modifier suivant la hauteur du plancher fini). Cette hauteur permettra de créer un évasement du tuyau mais il faut aussi tenir compte d'une réserve de hauteur pour un coude en D40 qui devra se trouver dans la dalle ou sous le plancher

La hauteur de l'évacuation des toilettes est standard donc facile à prévoir.
Pour le raccordement de l'eau, c'est plus compliqué car cela dépend du modèle choisi. Soit vous le laissez en attente au sol et vous le positionnez en fin de chantier soit vous montez le wc complet et vous calculez la hauteur précise de l'alimentation en eau afin de faire sortir le tuyau du mur ce qui est beaucoup plus esthétique.

Le raccordement de la cuvette peut se faire aussi en flexible.

La préparation du dessous de la cuvette est tout aussi important:
- Les tiges filetées sont montées directement sous le réservoir et elles doivent assurer l'étanchéitée (les vis ne prennent pas en sandwich le réservoir et la cuvette)
- Afin de positionner correctement la bague noire et pour éviter qu'elle ne tombe au montage je la silicone.

Dans ce montage pour le raccordement de l'évier il faut faire attention à plusieurs choses:
- Les meubles de cuisine ont des plinthes et il est primordial que la vidange du siphon soit facilement accessible.
- Le fond du bac de l'évier peut aussi gêner le raccordement de l'eau chaude et eau froide.

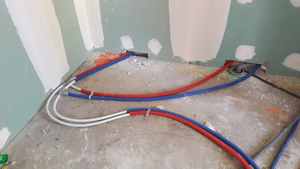

Les gaines rouges et bleues doivent s'arrêter à 20cm du sol fini. En aucun cas elles ne doivent être coupées ou rescotchées entre le point de départ et le point d'arrivée: c'est le seul moyen de canaliser une éventuelle fuite d'eau.

Dans un premier temps je ne colle pas le tuyau qui se trouve à la verticale du pied de biche ce qui me permet de le positionner correctement le jour de la pose de l'évier (surtout en hauteur).

Le robinet du lave-vaisselle peut se monter directement sur un raccord femelle 15/21.

Le montage du lave-mains est un des plus simple. On peut remarquer que la sortie horizontale est en diamètre 32mm et le changement de diamètre se fait grâce à une réduction 40/32. Pour les lave-mains dans les toilettes je conseille de mettre un petit meuble appelé sucre. L'espace sous le lave- mains est restreint et, cela permet de cacher les tuyaux et l'évacuation
Pour les meubles suspendus il faut encastrer toute la tuyauterie donc la passer avant la mise en place du placo.

Pour la mise en place du collecteur, il faut surtout penser à l'accessibilité de tous les éléments:
- La première nourrice se trouve à 40cm du sol fini et la seconde à 60cm du sol fini.
- La nourrice du bas correspond à l'eau froide afin de faciliter le raccordement à l'ECS, arrivée d'eau et robinet de puisage.
- La nourrice du bas est décollée du mur de 5cm afin de permettre le passage des tuyaux d'eau chaude derrière.
- Les gaines ne dépassent pas la hauteur de celle de tous les sanitaires (en cas de fuite sur un réseau, l'eau coulera par ici: endroit visible).
- Les gaines seront raccordées directement sur la nourrice, puis positionnées correctement afin d'être fixées au sol
- Le départ de l'eau chaude se fait par le haut et par le côté en 3/4M du collecteur.

Le plymouth en diamètre 25mm sera raccordé directement sur le raccord laiton (attention au montage des différentes bagues). La vanne en 3/4FF comprendra une purge côté maison afin de vider l'installation. Le détendeur quant à lui est en 3/4FF et protège l'installation des pics de pression qu'il peut y avoir sur le réseau.

Les robinets extérieurs sont isolés par une vanne en 15/21FF montée directement sur la nourrice avant la mise en place de cette dernière (afin de ne pas mettre de contraintes sur les chevilles Molly). Sur la vanne on peut apercevoir un petit robinet de purge qui se trouve ce coup-ci du côté du réseau afin de vidanger le circuit pour l'hiver

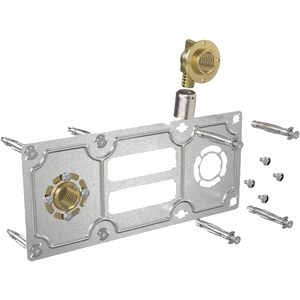

Ces platines sont les plus courantes et à mon avis les plus fiables au niveau du montage.
Il y a deux méthodes pour fixer la platine au placo.
1°: On se sert de la tête des chevilles pour fixer la platine. Il suffit de mettre les deux ergots de la cheville dans les fentes qui se trouvent de chaque côté du trou et de sertir. Ce montage est irréversible et si vous loupez une fixation, vous ne pouvez plus rien démonter. De même il ne sera pas possible de vérifier les raccordements à la mise en eau
2°: On utilise les chevilles molly comme on le fait d'habitude et, on vient fixer la platine à l'aide des vis. Il faut souvent rajouter une petite rondelle sous la tête de vis (attention à l'épaisseur totale qui ne doit pas être supérieure à l'épaisseur de colle carrelage)
- Le raccordement est du 15/21F donc le raccordement se fera à la filasse pour le montage des excentriques.
- Le maintien des deux rosaces se fait à l'aide de 4 vis donc très fiables au moment de la mise en place des excentriques.

Les excentriques sont très intéressants car ils peuvent remettre de niveau ou recentrer légèrement le mitigeur. Même s'ils sont striés il faut quand même les rayer de nouveau afin que la filasse accroche correctement. Ils permettent aussi de régler en profondeur le positionnement du mitigeur en fonction de l'épaisseur de la faïence (attention, il y a un seul côté de strié car, de l'autre côté il y aura un joint 3/4 pour le montage du mitigeur).

Cette platine utilise un autre système de blocage au niveau des raccordements. Ces derniers sont fendus à plusieurs endroits afin de les régler en profondeur. Il faut calculer la position adéquate en fonction de l'épaisseur de la faïence et du mitigeur installé. Il n'y a pas de réglage possible comme précédemment mais, il n'y a pas de joint filasse à faire car le mitigeur se monte directement dessus.

Cette dernière platine n'est pas très fiable car, elle est fragile. Quand on visse les excentriques le raccordement derrière tourne aussi et fini par vrier le tuyau PE qui se trouve raccordé.

Après le montage de tous les accessoires il faut mettre la baignoire en place et régler les pieds de manière à ce que le haut de celle-ci arrive à 55cm du sol fini. Une fois cette opération faite il faut tracer sur le mur la position de la retombée qui va correspondre à la hauteur du support.

En général le support est un liteau de bois de 2 ou 3 cm fixé au mur à l'aide de chevilles molly. Après avoir tracé les trous de perçage au niveau du placo je fais un repère sur le liteau afin de conserver le sens de montage.

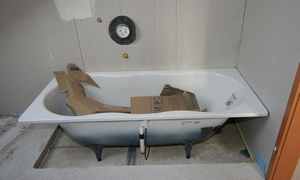

Une baignoire ne se pose jamais sur le carrelage fini mais directement sur la dalle béton. Cela fait une économie de carrelage et chape sous cette dernière mais cela peut poser un autre problème. Certains pieds en tige filetée deviennent trop court et l'emprise du filetage n'est pas assez importante. Il faut donc mettre des cales de 5 cm sous la baignoire en prenant soin de les sceller au ciment prompt.
Une fois que tout est prêt il faut décaler la baignoire de 10mm du mur et mettre un bon cordon de silicone sur le liteau bois. Ensuite on remet la baignoire en place et on enlève le surplus de joint. L'idéal est aussi de remplir la baignoire d'eau afin que celle-ci se mette bien en place mais, ce n'est pas toujours possible. Une fois que le joint sera bien sec il faut refaire un cordon de silicone à 45° tout le long de la baignoire.

Il existe diffèrents types de montage pour les pieds:
- Le premier montage est relativement rigide grâce aux barres de renfort en fer. Pour chaque pied il faut bien visser à fond la vis dans son support afin de créer un montage rigide.
- Il existe un deuxième montage où les pieds sont vissés directements dans des supports sous la baignoire

Il existe deux types de montage pour le mitigeur: mural et sur colonnette
- Je ne suis pas pour le premier montage car, en cas de souci on n'a aucun accès à la robinetterie
- Je préfère un montage sur baignoire beaucoup plus simple à traiter via une trappe de visite

Pour le montage des colonnettes il est important de les prendre avec des flexibles montés directement. Une fois la baignoire en place il est beaucoup plus facile de faire les raccordements sur le réseau d'eau chaude et eau froide.

Il existe plusieurs types de cumulus (posé au sol, suspendu vertical ou horizontal)
L'eau est chauffée à l'aide d'une résistance électrique: blindée (en contact direct avec l'eau) ou stéatite (protégée par un fourreau ce qui en facilite la maintenance).
Sa capacité est dimensionnée en fonction du nombre de personnes mais, grâce au contact J/N on peut autoriser la chauffe pendant 24H

Les ballons électriques produisent de l'électrolyse avec l'échauffement de l'eau (certains l'appellent l'effet pile), cette charge électrique va circuler avec l'eau chaude à chaque puisage par l'usager. Afin d'éviter la dissipation de cette charge sur les tubes ou appareillages post production il faut positionner ce raccord isolant à la sortie du cumulus côté eau chaude (sens de circulation du fluide). Attention ce phénomène d'électrolyse peut entraîner à la longue une corrosion de la cuve.

La siphonette se monte directement sur le groupe de sécurité son raccordement se fait en PVC D32 et elle évite les remontées de mauvaises odeurs.

Le support rehausse le cumulus de 50cm (jusqu'à 200L) ce qui permet le montage de tous les accessoires en dessous.
L'espace est restreint donc il faut tout optimiser.

Le groupe de sécurité est un élément important, il permet d'évacuer la pression d'eau qui se trouve dans le cumulus au moment de la chauffe électrique. Certain monte d'origine un vase d'expansion qui encaisse cette pression et qui évite de gaspiller de l'eau au travers du groupe de sécurité.
Le groupe de sécurite de gauche s'adapte à toutes les positions, il est plus cher mais très pratique. Celui de droite se monte surtout sous les cumulus.
La pièce de gauche sous le cumulus est un mitigeur qui empêche d'envoyer de l'eau brûlante dans le réseau. Il se justifie pleinement pour de la location ou si les robinets de l'installation ne sont pas thermostatiques.
