Tout le monde connait ces borniers de raccordement qui permettent de raccorder via des vis de serrage plusieurs fils électrique.
Ces borniers très pratiques permettent de raccorder des fils souples avec des fils rigides sans distinction. Avec un serrage trop
fort il y a un risque de couper les fils et, il faut les resserer de temps en temps.

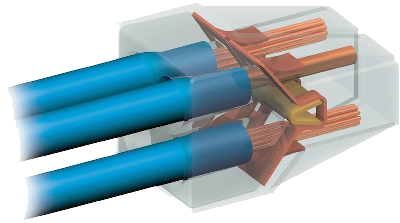

Les nouveaux borniers appelés souvent 'Wago' ne sont plus avec des vis de serrage mais, avec des lamelles de serrage. Il suffit d'enfoncer
le fils électrique et, le contact se fait. Autre avantage, on peut raccorder jusqu'à 8 fils et le serrage se fait pour chaque fil.
Pour retirer les fils, il faut faire des petits mouvements de gauche à droite en tirant en arrière.

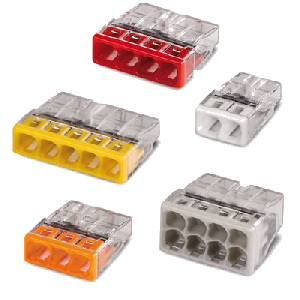

Ces premiers wago sont les plus courants, ils permettent de raccorder entre eux que des fils rigides. Toutes les bornes du
wago sont reli èes entre elles, on les trouvent souvent dans les boîtes de combles, tableau électrique et boîte de raccordement.

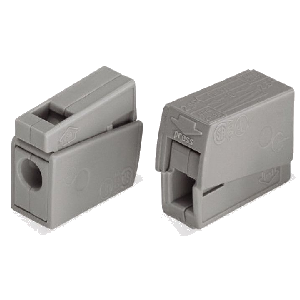

Ce deuxième type de wago permet de raccorder deux fils rigides avec un fils souple. En pincant le wago on peut insérer le fils souple dans le bornier.
On les trouvent pour le raccordement des volets roulants ou chauffages mais, ils sont un peu gros et, les fils n'arrivent pas du même côté.

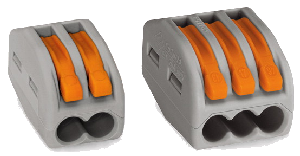

Ce troisième type de wago est intéressant car, il possède des lamelles de serrages et, les fils se raccordent du même côté. Il suffit de soulever la
languette correspondant à l'emplacement voulu, enfoncer le fil et, rabaisser la languette pour que la connexion soit faite.
Par contre, il est opaque et, un peu gros.

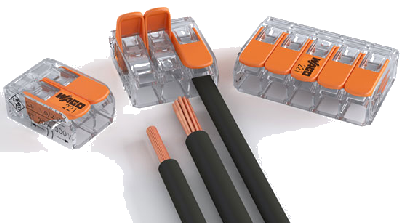

Ce quatrième type de wago mixte est celui que j'utilise le plus souvent. Il a des lamelles, il est transparent et on peut raccorder des fils souples
comme des fils rigides.
Ces derniers wago sont différents des autres: après avoir bien enfoncé tous les fils non dénudés, il suffit de les écraser avec une pince afin de réaliser
la connexion. Ils sont plus chers que les autres mais, ils ont l'énorme avantage de noyer les connexions dans une pastille de graisse.
Ideal pour les extérieurs.

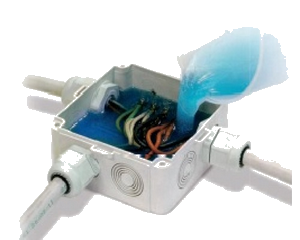

Pour les étanchéités dans les boîtes extérieures, il existe un kit d'étanchéité.
